Frames
Con “frame” si usa indicare il fusto, il telaio del revolver.
S&W usa delle lettere per identificare i propri frame.
In ordine di dimensione crescente:
- J Frame
Il più piccolo degli attuali telai in produzione.
Ad eccezione della molla principale e del gruppo cane/percussore, tutte le parti sono simili (non proprio esattamente “uguali”) per aspetto e funzionalità con i telai più grandi.
I frame tipo J sono stati realizzati per calibri dal 22LR fino al 357.
Il telaio J nella parte dell’impugnatura, nell’alloggiamento del tamburo e nelle parti interne è notevolmente più piccolo dei telai maggiori. - K Frame
Il telaio di medie dimensioni più popolare tra tutti i revolver S&W.
I frame K sono stati realizzati per calibri dal 22LR al 357Magnum. - L Frames
Il telaio L condivide le stesse dimensioni dell’impugnatura del telaio K, tuttavia l’alloggiamento del tamburo e la struttura principale sono più massicci.
Questi telai sono dientati molto popolari quando furono introdotti i modelli 586 e 686.
Il telaio L è costruito prevalentemente per il calibro 357Magnum. - N frame
Il frame N è più grande e massiccio del frame L. La sua struttura sull’impugnatura è diversa, ed è un po’ più grande degli altri frame.
I telai tipo N sono realizzati prevalentemente per il 357Magnum, 44Special, 44Magnum, 45ACP e 45Colt. - X frame
Il telaio più grande realizzato da S&W; ha lo stessa struttura nell’impugnatura di un telaio L.
Però è un’evoluzione progettata specificamente per il calibro 460/500 S&W.

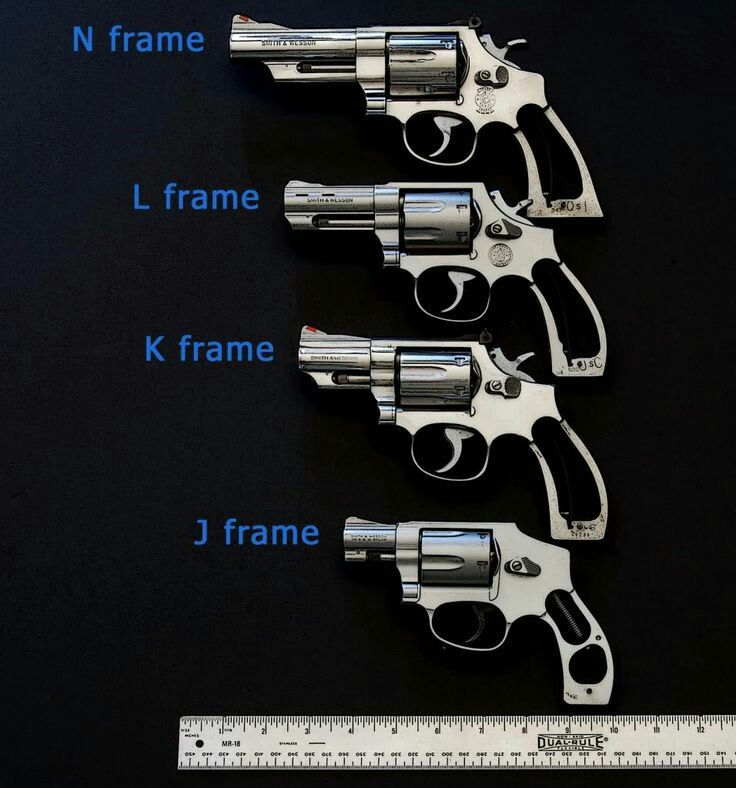

Qui di seguito una le foto con i diversi telai (frame) a confronto (manca il mega frame X riservato ai .460 e .500):
Notate anche il differente “taglio” della parte finale dell’impugnatura nel frame N (che è “a punta”, “a spigolo”, ovvero “SQUARE”) rispetto agli altri frame, che risultano “arrotondati” (ovvero “ROUND”)
Square Butt & Round Butt

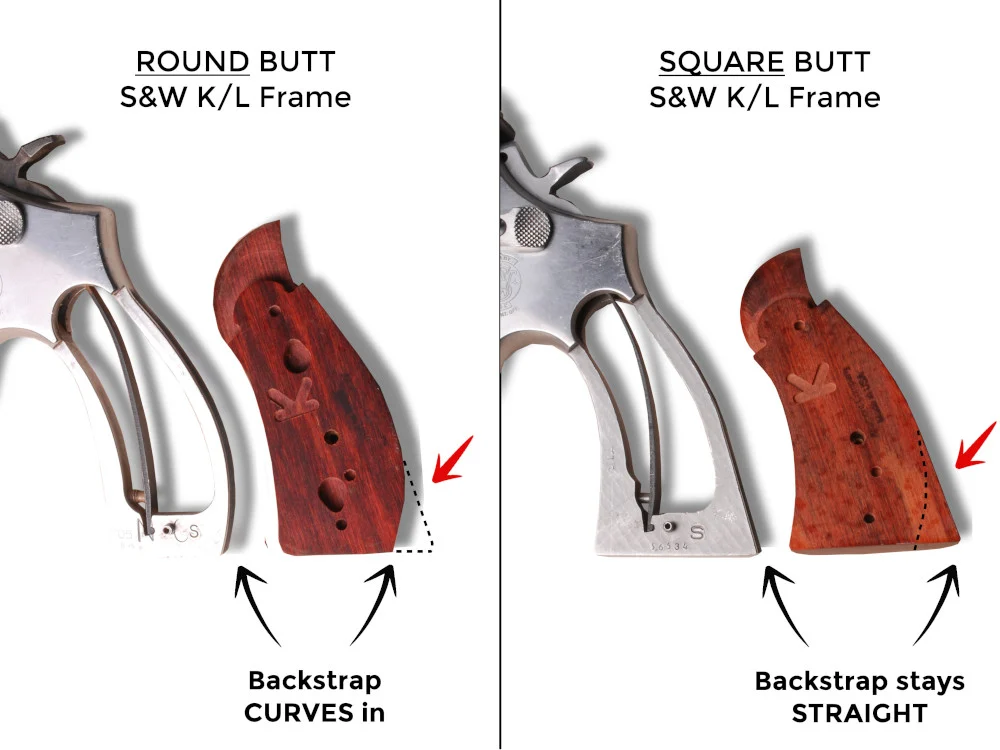

A proposito del differente taglio della parte finale dell’impugnatura (“butt”), come si vede sopra, tenete presente che vi sono 2 forme per l’impugnatura dei revolver S&W. O meglio, non è solo in S&W, perchè anche altri costruttori hanno variato l’impugnatura con forme più o meno arrotondate; però in S&W è stata una questione po’ più …. complicata perchè a parità di modello e serie e calibro, possono convivere sia telai “square” che “round”.
Nei frame S&W si indicano le due varianti come “round butt” e “square butt”.
Con butt si intende il “culo”, il “fondoschiena”, perciò la parte finale dell’impugnatura; che può essere smussata/arrotondata (round) o più dritta e squadrata (square).

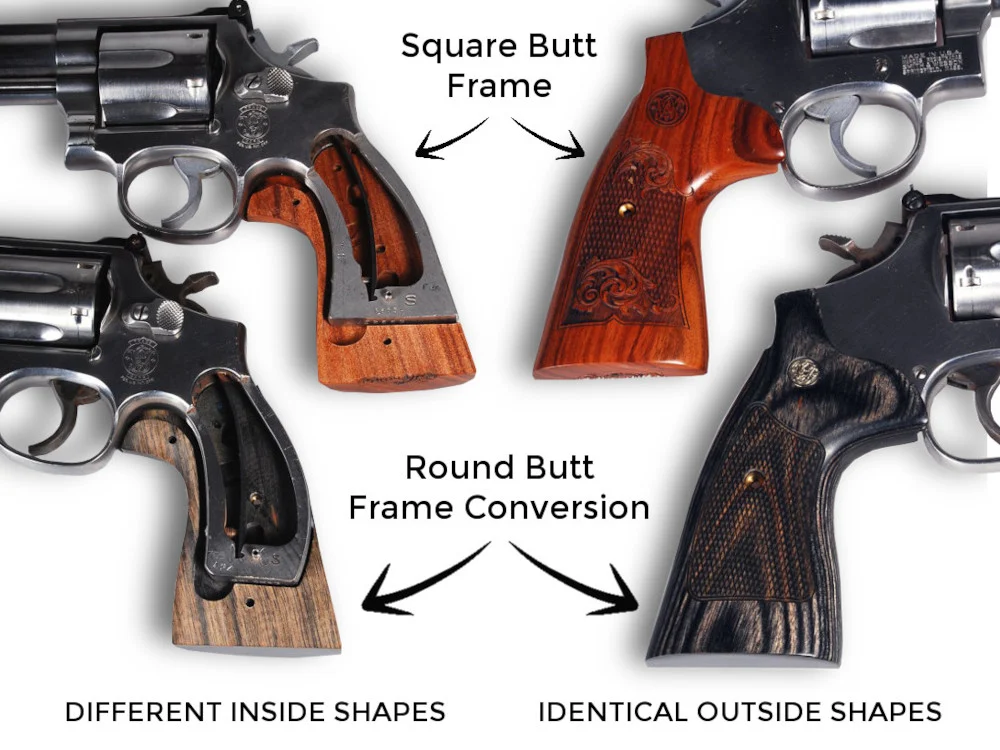

Dal semplice disegno qui sotto si comprende subito che una eventuale impugnatura, una “guancetta” (grip), se è adatta ad un frame “square” potrà accogliere anche frame “round”, mentre non è ovviamente possibile il contrario. A tale proposito si possono trovare in commercio delle guancette “conversion” (che si montano sui “round butt frame” ma vanno anche a raccordare e chiudere la parte posteriore dell’impugnatura in modo che sembri in tutto e per tutto un telaio “square” con relativa impugnatura estesa).
Come detto, le 2 forme possono convivere nello stesso tipo di telaio, e nello stesso modello. Ovvero, alcuni modelli (stesso modello e frame) possono essere distribuiti con l’impugnatura taglio square o con taglio round.
Ad esempio:
- J frame – Round Butt:
modelli 242, 30, 31, 32, 33, 39, 317, 331, 332, 337, 340, 340 PD, 342, 350 PD, 351 C, 351 PD, 360, 386, 40, 42, 43 C, 442, 60, 60 LS, 63, 631, 632, 637, 637 CT, 638, 638 CT, 642, 642 CT, 642 LS, 940 - J frame – Square Butt:
modelli 34 (post 1960), 35(post 1960) - J frame – Round and Square Butt:
modelli 34 (pre 1960), 35 (pre 1960), 36, 37, 38, 49, 51, 640, 649, 650, 651 - K/L/X frame – Round Butt:
modelli 10 (post 1994), 66 (pre 1995), 460, 500, 686 Plus, 686 SSR, Governor - K/L/X frame – Square Butt:
modelli 10 (pre 1994), 11, 14, 15, 16, 17, 17 Plus, 18, 48, 67, 617 Plus, 648 - K/L/X frame – Round and Square Butt:
modelli: 12, 13, 19, 547, 581, 586, 64, 65, 66 (post 1995), 617, 681, 686 - N frame – Round Butt:
modelli 22, 29, 325, 325 PD, 327, 327 PD, 329, 329 PD, 329 XL Hunter, 627, Magna Classic - N frame – Square Butt:
modelli 20, 21, 23, 24, 26, 27, 28, 57, 58, 624, 657 - N frame – Round and Square Butt:
modelli 25, 520, 610, 625, 629
N.B.: anticipo che i telai K e L hanno le stesse dimensioni di impugnatura, perciò le guancette sono intercambiabili tra i due tipi di frame.
